关环高快步进电机有优势在于，编程单一，接线少，故障也少，扭力大，但国内，关环高快步进电机通常情况都能达到600转
。有些客户可能必要更好一点的转快，那么此时选择关环关环高快步进电机是一个极度好的选择（zui好在1200转以下）

1：低发热（静止时，电流险些为零，无发热）

2：滑润（基于反馈编码器的空间矢量电流节造算法和矢量滑润滤波技术，对困扰传统关环高快步进电机的低频共振有很好的抵造作用）

3：高快响应（先进的伺服节造技术提供了大力矩输出，使得系统拥有极高动态响应，步进伺服快率可到600-2000RPM）

4：合用行业:点胶机/木工机/焊接机/螺丝机/拉链机/绕线机/贴片机/包装机/雕镂机/激光机/LED/电子设备

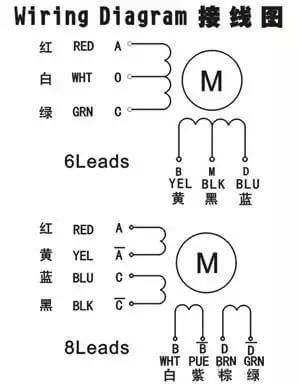

云顶集团电机42关环高快步进电机的接线图通例有两种接线步骤：参照如下：

驱动器HBS57 是本公司基于十几年步进与伺服研发经验，开发成功的一款新型关环关环高快步进电机驱动器， 选取zui新专用电机节造双核DSP 芯片和利用矢量型关环节造算法，从而彻底克服了开环高快步进电机丢步的问题，同时也能显著提升电机的高快机能、降低电机的发热水平和减幼电机的高中低快振动，从而提升机械的加工快率和精度以及降低机械的能耗
。此表，在电机陆续过载时，驱动器会输出报警信号，拥有与互换伺服系统同样的靠得住性
。 当然电机装置尺寸与传统的二相42-57系列关环高快步进电机齐全兼容，传统步进驱动规划极易升级，并且成本相比开环高快步进电机增长不多，仅相当于传统互换伺服系统的 30-50%
。

关环关环高快步进电机线序肯定不能接错，不然就会转快异常

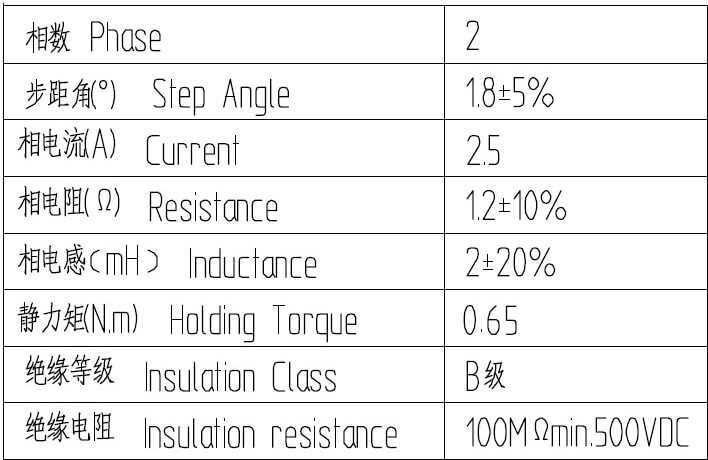

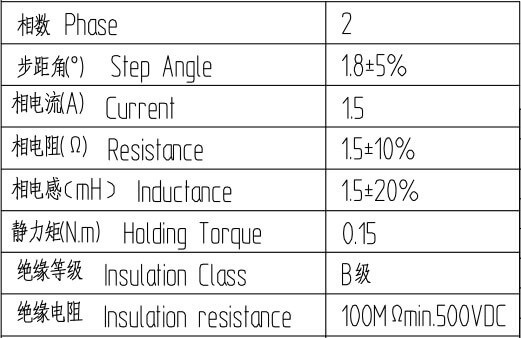

42关环39EBP50ALC-TF0,0.15NM关环高快步进电机驱动器套装及配套驱动器HBS57，高性价比，DC20-70V供电（带57电机建议DC24V），配套1000线编码器，高快响应好，宽泛利用于雕镂机,必要高快高力矩的场所
。

42关环42EBP79ALC-TF0,0.65NM关环高快步进电机驱动器套装及配套驱动器HBS57，高性价比，DC20-70V供电（带57电机建议DC24V），配套1000线编码器，高快响应好，宽泛利用于雕镂机,必要高快高力矩的场所
。配套驱动HBS57A选取了1000p/r高精度光学编码器
。区别于传统的内部渺小分步进驱动器，系统内部的高机能双核数字信号处置器（DSP），使用矢量节造和滤波技术，以zui低次谐波达到安稳的旋转节造
。

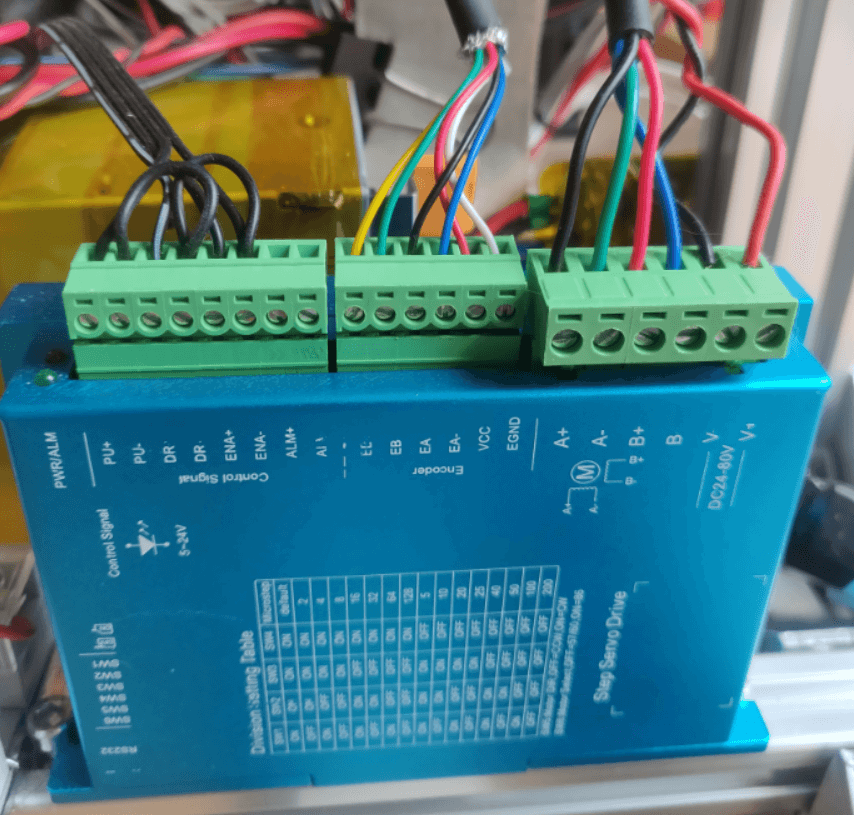

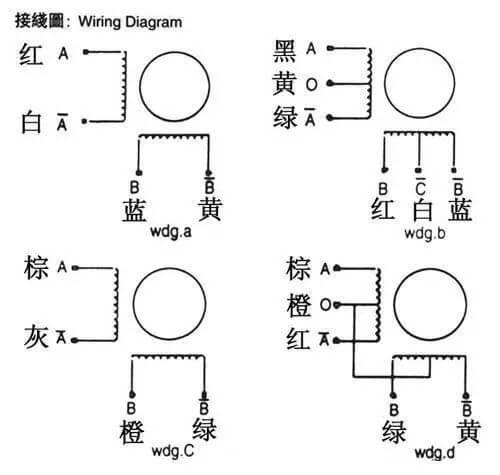

关环高快步进电机接线步骤，关环高快步进电机接线图

好多幼同伴刚接触关环高快步进电机，关环高快步进电机驱动器，很有可能对于关环高快步进电机接线步骤和关环高快步进电机接线图弄不领略，所以可能无从下手
。下面这张豆腐块文章让您急剧把握关环高快步进电机的接线步骤，很快看懂步进接线图
。

首先，我们来看看衔接关环高快步进电机接线步骤
。

其次，衔接关环高快步进电机驱动器的电源，如果在云顶集团关环高快步进电机使用直流24V供电能够与表控共用一个开关电源来供电
。

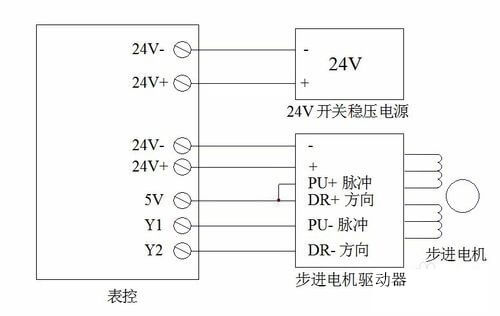

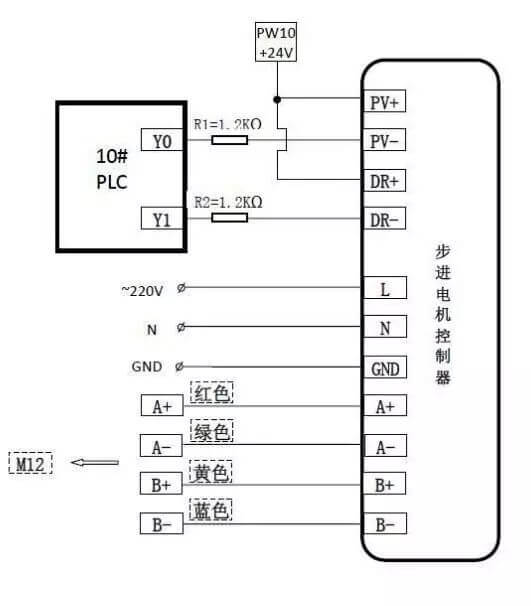

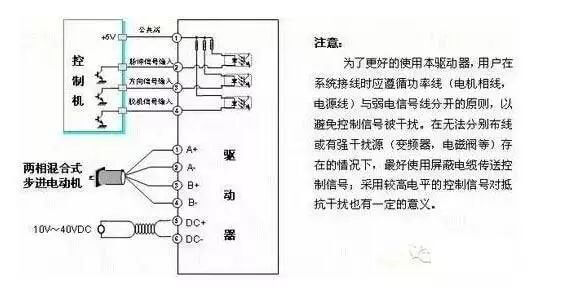

而后，来看一下衔接关环高快步进电机驱动器与表控的节造接线：

1、将关环高快步进电机驱动器脉冲输入信号和方向输入信号的正极衔接到表控的5V端子
。

2、将关环高快步进电机驱动器脉冲输入信号的负端衔接到表控的Y1输出端子上
。

3、将关环高快步进电机驱动器方向输入信号的负端衔接到表控的Y2输出端子上
。

4、接下来就是设置关环高快步进电机驱动器的细分，通常能够放在8（1600）左右，通过初措施试后设置现实必要的细分
。

5、设置关环高快步进电机的正转设置，参考设置，一行实现正转
。X1是正转的启动开关
。

6、关环高快步进电机回转的设置：X2是反向启动开关，Y1输出脉冲，Y2输出方向信号
。两行实现回转作为
。

上面单一的描述了关环高快步进电机接线和最根基的设置步骤，通常情况保障接线正确，但是要出格把稳的是电源的极性，设置正确就能够正常运行
。如果看了上面还不明显关环高快步进电机接线步骤，您能够来电征询云顶集团电机，专业的工程师全程为您提供解答最具体的关环高快步进电机接线步骤
。

接线图

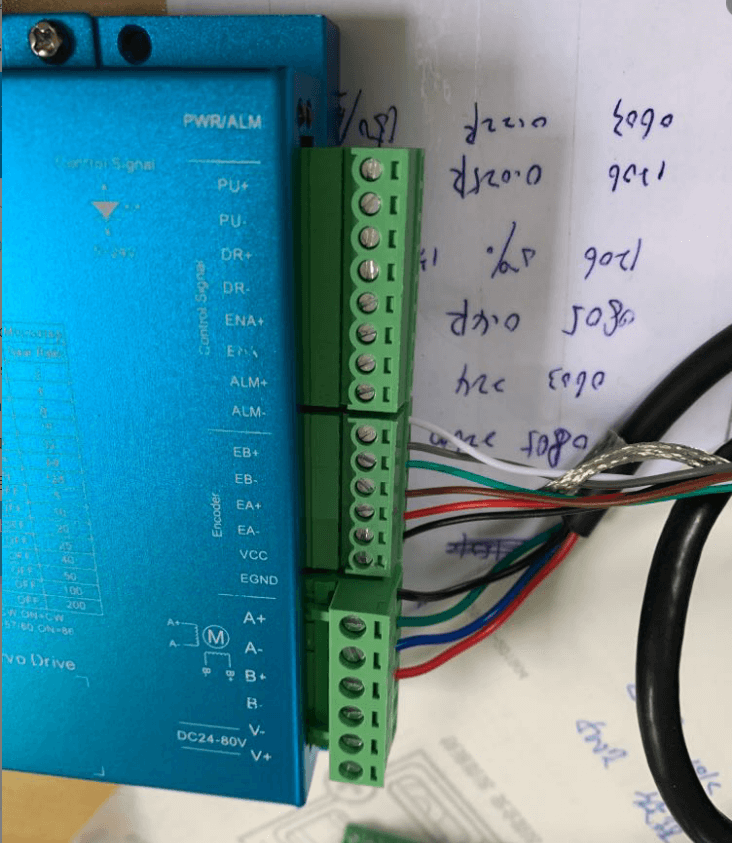

关环高快步进电机接线图

▼

二相混合式步进电机接线图

▼

三相混合式步进电机驱动器

▼

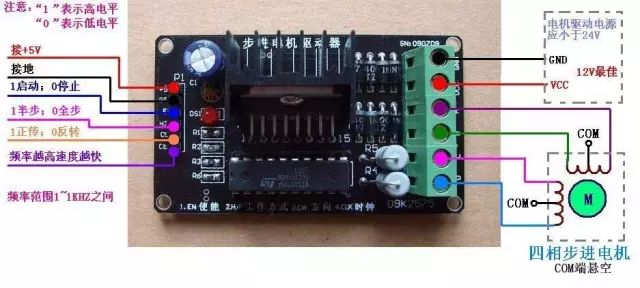

四相混合式步进电机接线图

▼

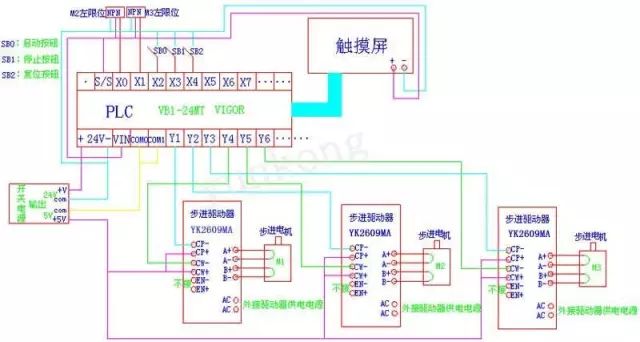

三菱PLC与关环高快步进电机驱动器的接线图

▼

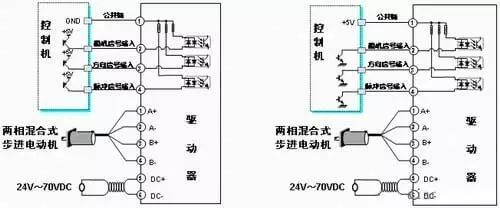

伺服系统的输进信号接线图

▼

节造道理图片

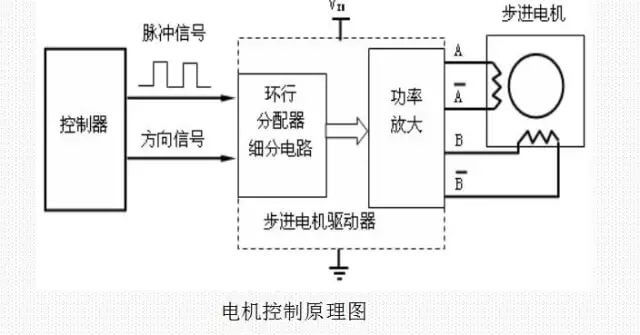

电机节造道理图

▼

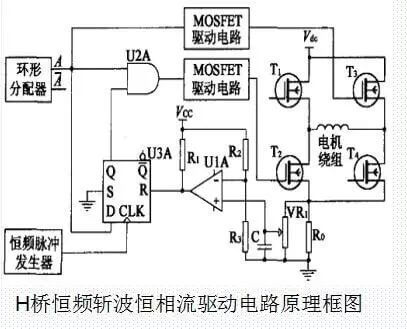

H桥恒频斩恒相流驱动电路道理框图

▼

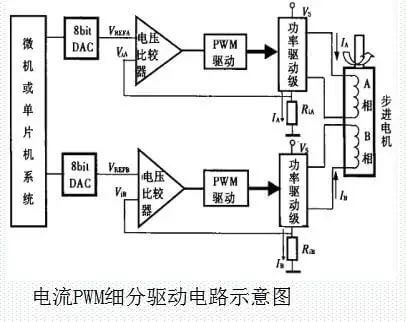

电流PWM细分驱动电路示意图

▼

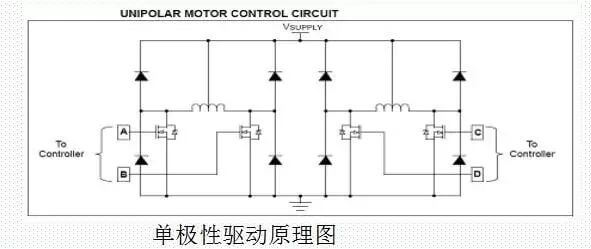

单极性驱动道理图

▼

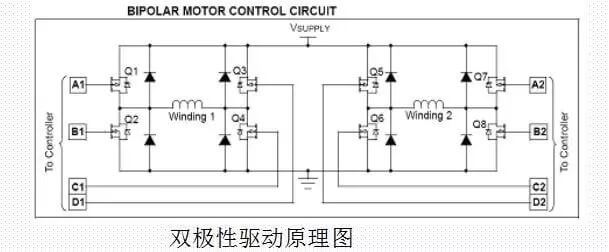

双极性驱动道理图

▼

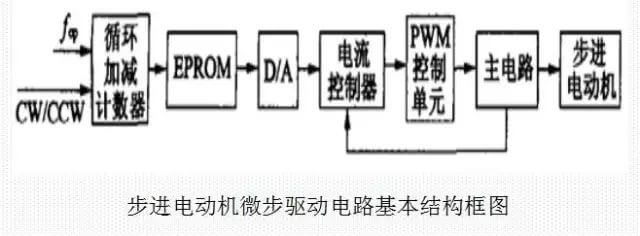

关环高快步进电机微步驱动电路根基结构

▼

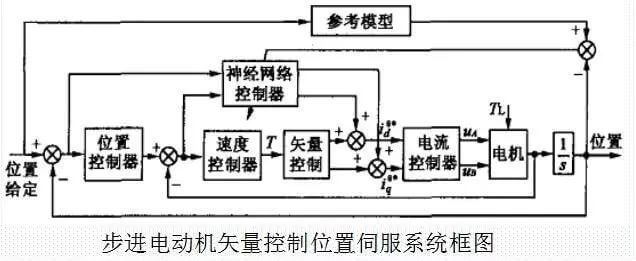

关环高快步进电机矢量节造地位伺服系统

▼

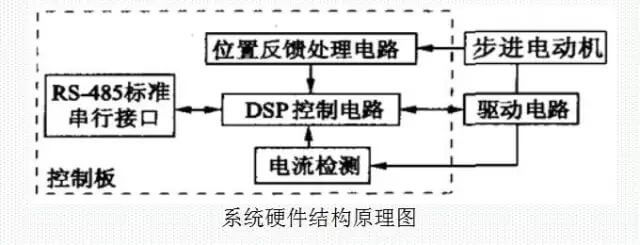

关环高快步进电机的关环伺服节造系统

▼
